Penggunaan Hand Tools "Part 8" - Various of Bar & Various of Clamps

Dalam project operation mantenance, personil disyaratkan harus membawa beberapa hand tools yang akan digunakan untuk mendukung pekerjaan di Offshore atau site lokasi kerja. Personil/Man Power membutuhkan arahan dalam penggunaan alat-alat tangan (Hand Tools) agar penggunaan hand tools dilakukan secara aman, efisien, tepat guna dan tepat waktu. Alat-alat kerja tangan seperti hammer, screwdriver, kunci pas or ring, dan lain-lain adalah alat-alat kerja yang dalam pengoperasiannya tidak memerlukan Power Listrik, Hydraulic, Pneumatic atau bentuk power lainnya. Various of Pilers & Tongs

Penggunaan Hand Tools "Part 8" - Various of Bar & Various of Clamps - https://maheswariandini.blogspot.com/
Hand Tools - Linggis (Bars)

Penggunaan Hand Tools "Part 8" - Various of Bar & Various of Clamps - https://maheswariandini.blogspot.com/
Hand Tools List

Various Of Bar - Jenis Dan Penggunaan Linggis (Bars)
Linggis (bars) adalah alat terbuat dari baja yang digunakan untuk mengangkat atau memindahkan benda-benda berat dan membongkar sesuatu yang menggunakan pengungkitan. Bisa juga digunakan untuk membuka paku, dan melunakkan tanah untuk digali. Jenis bars yang lebih sering digunakan adalah wrecking bar, crowbar, pinch bar, dan combination pry bar. Batasan panjang bars ini 12 sampai 72 inch, tergantung dari desain dan tujuan yang akan digunakannya.

Penggunaan Hand Tools "Part 8" - Various of Bar & Various of Clamps - https://maheswariandini.blogspot.com/
Hand Tools - Wrecking bar

Wrecking Bar
Wrecking bar digunakan untuk menarik paku besar atau pasak, membuka peti kayu yang berat, dan melakukan personilan yang bersifat pembongkaran.

Penggunaan Hand Tools "Part 8" - Various of Bar & Various of Clamps - https://maheswariandini.blogspot.com/

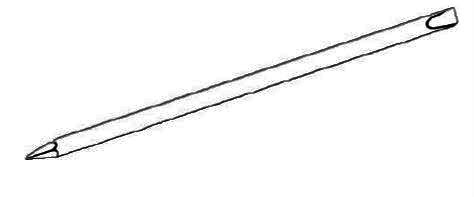

Hand Tools - Crowbar

Crowbar
Crowbar digunakan untuk membongkar benda-benda yang besar/berat, dan menggerakkan balok-balok kayu besar, dan benda-benda besar lainnya dalam jarak dekat. Bisa juga digunakan untuk melonggarkan susunan batu, sebagai pengungkit untuk menggerakkan kereta, dan untuk menghancurkan tanah yang keras ketika akan digali.

Pinch Bar
Pinch bar digunakan untuk personilan menyobek dan membongkar.

Combination Bar
Combination pry bar adalah seluruh penggabungan antara pry bar dan scrape bar untuk melayani personilan yang kasar dan berat. Alat ini digunakan untuk membongkar, mengungkit, memotong, menarik, mengangkat dan membuka paku.

Cara Menggunakan Combination Bar
  • Masukkan bilah runcing panjang diantara papan-papan yang akan dibongkar atau dirobek. Lalu lesakkan pengungkit bilah pendek yang bengkok untuk membongkarnya.
  • Masukan bilah pendek yang bengkok diantara papan-papan apabila menghendaki untuk memakai pengungkit yang lebih besar.
  • Untuk membuka paku, gunakan bilah bengkok yang pendek.
Penggunaan Hand Tools "Part 8" - Various of Bar & Various of Clamps - https://maheswariandini.blogspot.com/
Hand Tools - C Clamp

Various of Clamps - Jenis Dan Penggunaannya

C-Clamp
C-Clamp digunakan untuk memegang benda-benda yang tidak dapat dipegang dengan menggunakan ragum atau yang harus dipegang dengan jangka waktu yang lama. Alat ini tersedia dengan berbagai macam ukuran.

Cara Menggunakan C-Clamp
  • Pilih Clamp yang mempunyai lebar bukaan sekitar 1 ½ sampai 2 inches dari material yang akan di-Clamp. Kaca atau permukaan yang halus/licin harus di protect. Gunakan shims kuningan atau kayu. Buka Clamp selebar mungkin.
  • Luruskan dan lindungi permukaan jika diperlukan. Tempatkan Clamp pada posisinya, dan kencangkan ulir hingga material melekat satu sama lain dengan baik.
  • Check material yang di Clamp agar lurus/sejajar. Pastikan bahwa clamp sudah mengikat secara merata pada seluruh permukaan.
  • Kencangkan Clamp terhadap permukaan.
Penggunaan Hand Tools "Part 8" - Various of Bar & Various of Clamps - https://maheswariandini.blogspot.com/
Hand Tools - Hand Screw Clamp

Hand Screw Clamp (Hanya Digunakan Pada Kayu)
Hand screw clamp terbuat dari dua bilah kayu yang keras atau plastis yang tahan benturan dan mengoperasikan dua lengan screw untuk memegang clamp secara bersamaan. Lengan screw digunakan untuk memegang balok kayu selagi benda kerja ditempelkan.

Penggunaan Hand Screw Clamp
  • Buka rahang clamp dan letakkan benda kerja diantara keduanya. Rahang clamp harus selalu sejajar. Gunakan pelapis untuk melindungi permukaan benda kerja.
  • Kencangkan ulir dan pastikan sisa rahang clamp tetap sejajar. Yakinkan bahwa rahang clamp mengikat dengan kuat terhadap benda kerja.
