Penggunaan Hand Tools "Part 10" - Portable Pipe Threader Tools, Hand Brush Brass & Scrappers

Dalam project operation mantenance, personil disyaratkan harus membawa beberapa hand tools yang akan digunakan untuk mendukung pekerjaan di Offshore atau site lokasi kerja. Personil/Man Power membutuhkan arahan dalam penggunaan alat-alat tangan (Hand Tools) agar penggunaan hand tools dilakukan secara aman, efisien, tepat guna dan tepat waktu. Alat-alat kerja tangan seperti hammer, screwdriver, kunci pas or ring, dan lain-lain adalah alat-alat kerja yang dalam pengoperasiannya tidak memerlukan Power Listrik, Hydraulic, Pneumatic atau bentuk power lainnya. Various of Pilers & Tongs.

Penggunaan Hand Tools "Part 10" - Portable Pipe Threader Tools, Hand Brush Brass & Scrappers - https://maheswariandini.blogspot.com/
Hand Tools - Pembuat Ulir Pipa (Pipe Threading)

Penggunaan Hand Tools "Part 10" - Portable Pipe Threader Tools, Hand Brush Brass & Scrappers - https://maheswariandini.blogspot.com/

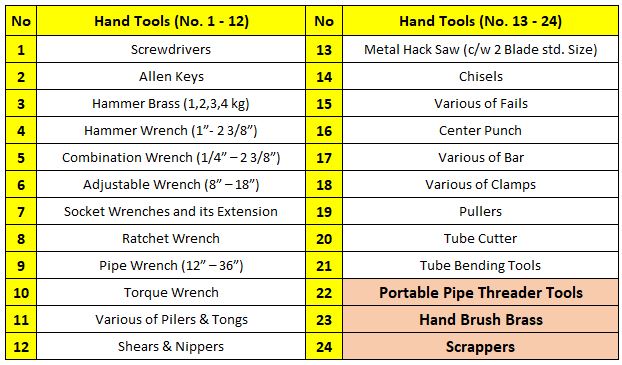

Hand Tools List

Portable Pipe Treader Tools

Pipe Threading Set
Seperangkat alat pembuat ulir pipa (pipe threading set) terdiri dari beberapa macam: cutting dies, handle atau wrench, collar, dan bolt pengunci (locking screw). Cutting dies ini mempunyai batasan ukuran diameter mulai dari 1/8- sampai 2 inch. Threading set biasa digunakan untuk membuat ulir pada American Standard Pipe dengan material steel, cooper, brass, wrought iron dan lead pipe.

Penggunaan Pipe Threading Set

  1. Ikat pipa dengan kuat pada ragum pipa dengan memanjangkan ujung pipa yang akan di buat ulir melebihi tepi rahang ragum.
  2. Ukur diameter dalam pipa untuk menentukan alat drat (dies) yang sesuai.
  3. Periksa dies, dan pastikan masih tajam. Setelah itu dirangkai (assembly).
  4. Masukkan collar.
  5. Masukkan cutting dies di atas collar.
  6. Letakkan secara aman dengan locking screw.
  7. Set ratchet untuk memutar berlawanan arah dengan jarum jam dengan menekan tombol control ratchet dan memutarnya 180°. Ratchet diijinkan untuk membuat ulir pada pipa seandainya handle tidak memungkinkan untuk diputar 360° Ini di setting untuk memutar searah jarum jam atau berlawanan arah jarum jam dengan menekan dan memutar tombol control ratchet dari satu tahanan ke tahanan lainnya.
  8. Berikan pelumas pada die dan ujung pipa untuk mencegah terjadinya overheating pada dies dan mencegah kerusakan pada permukaan ulir.
  9. Geser cutting die melewati ujung pipa yang akan di drat dan gunakan sedikit tekanan menggunakan telapak tangan anda.
  10. Mulai membuat drat dengan mengayunkan sedikit handle ratchet. Yakinkan bahwa alat ulir (die) masuk ke dalam pipa secara tepat.
  11. Setelah memutar alat ulir secara penuh, lapisi lagi dengan pelumas.
  12. Setelah die diputar dua kali putaran atau lebih, kembalikan satu putaran dan lumasi.
  13. Ulangi langkah nomor 11 hingga panjang ulir yang diinginkan terpenuhi.
  14. Balikan arah ratchet dengan menekan tombol control ratchet dari tahanan dan putar 180°. Lalu balikan cutting die.
  15. Bersihkan lelehan pelumas dan geram (metal shavings) dari die dan handle ratchet.
  16. Bongkar alat pembuat ulir (die) dari ratchet handle dengan membuka locking screws. Buka die dan collar dari kepala ratchet.
  17. Bersihkan lelehan pelumas dan geram dari ujung ulir pipa.
  18. Pasang cap pada ulir, dan lepas pipa dari pengikat ragum.
Penggunaan Hand Tools "Part 10" - Portable Pipe Threader Tools, Hand Brush Brass & Scrappers - https://maheswariandini.blogspot.com/
Hand Tools - Hans Brush

Hand Brush Brass
Sikat kawat kuningan digunakan untuk membersihkan permukaan yang berkarat dan cat yang berlapis sebelum mempersiapkan permukaan.

Penggunaan Sikat Kawat
Peganglah pegangan sikatnya dan gerakkan ke depan dan ke belakang untuk menghilangkan permukaan yang agak terkelupas. Hindarkan agar kawatnya tetap tegak/berdiri.
Hal Penting - Jangan menekan sikat terlalu keras. Terlalu menekan dapat menyebabkan kawatnya bengkok dan mematahkan kawat (bristles).

Keamanan (Safety)

  • Pakailah kacamata pelindung pada waktu menggunakan sikat kawat.
  • Buanglah sikat bila kawat-kawatnya bengkok atau putus.

Pemeliharaan (Care)

  • Laplah sikat setelah digunakan, jagalah agar kawatnya (wire bristle) tetap bersih.
  • Simpanlah sikat di lemariatau pada gantungan dinding.

Scraper

Alat pengerik (scrapers) dibuat dalam bentuk yang berbeda untuk bebagai macam kebutuhan personilan. Beberapa alat pengerik digunakan dengan menyesuaikan permukaan metal, kayu, dan plastic yang telah di machining. Beberapa alat pengerik lainnya dibuat untuk mengerik cat, stencil marking, dan cat-cat lainnya dari berbagai permukaan.

Penggunaan Hand Tools "Part 10" - Portable Pipe Threader Tools, Hand Brush Brass & Scrappers - https://maheswariandini.blogspot.com/
Hand Tools - Carbon Scrapers

Carbon Scraper
Carbon scrapers digunakan untuk membersihkan karbon dari, cylinder head, piston, dan beberapa permukaan metal lainnya. Alat ini flexible dan memiliki panjang keseluruhan sekitar 9 inch. Alat ini terdiri dari sepuluh rentetan pisau baja pegas, dan fleksibilitasnya di control oleh sliding ferrule.

Bearing Scraper
Bearing scrapers digunakan untuk mengerik babbitt metal bearings. Terdapat beberapa jenis bearing scraper dengan mata pisau mulai dari 1 ½, 2 dan 4 inch.

Box Scraper
Box scrapers secara umum lebih digunakan untuk mengerik/meraut permukaan kayu pada pensil. Alat ini juga digunakan sebagai pengerik lantai kayu. Pengerik box mempunyai mata pisau 2 inch dan 9 inch pegangan engsel pada mata pisau. Bagian bawah pengerik dan ujung mata pisaunya berbentuk convex sehingga sudutnya tidak akan berbahaya. Mata pisaunya dapat diadjust dengan mengendurkan kepala sekrup dan memanjangkan atau menarik mata pisau pada bagian holder-nya.

Penggunaan Hand Tools "Part 10" - Portable Pipe Threader Tools, Hand Brush Brass & Scrappers - https://maheswariandini.blogspot.com/
Hand Tools - Flat Blade Scrapers

Flat Blade Scraper
Flat blade scrapers digunakan untuk mengerik noda/bintik yang keras/susah hilang hanya dari permukaan benda yang rata saja.

Triangular Blade Scraper
Triangular blade scrapers digunakan untuk mengerik noda/bintik yang keras yang terdapat pada permukaan yang melengkung. Tersedia dengan ukuran mata pisau 4 atau 6 inch.

Penggunaan Hand Tools "Part 10" - Portable Pipe Threader Tools, Hand Brush Brass & Scrappers - https://maheswariandini.blogspot.com/
Hand Tools - Triangular Blade Scrapers

Penggunaan Scraper

  • Scraper dipegang oleh satu tangan, sementara tangan lainnya memberi tekanan tambahan dan menopang.
  • Peganglah scraper (plate blade scraper) pada sudut 45 sampai 60°.
  • Peganglah scraper dan tekan mata pisaunya.
