Penggunaan Hand Tools "Part 3" - Socket & Ratchet Wrench, Pipe & Torque Wrench

Dalam project operation mantenance, personil disyaratkan harus membawa beberapa hand tools yang akan digunakan untuk mendukung pekerjaan di Offshore atau site lokasi kerja. Personil/Man Power membutuhkan arahan dalam penggunaan alat-alat tangan (Hand Tools) agar penggunaan hand tools dilakukan secara aman, efisien, tepat guna dan tepat waktu. Alat-alat kerja tangan seperti hammer, screwdriver, kunci pas or ring, dan lain-lain adalah alat-alat kerja yang dalam pengoperasiannya tidak memerlukan Power Listrik, Hydraulic, Pneumatic atau bentuk power lainnya.

Penggunaan Hand Tools "Part 3" - Socket & Ratchet Wrench, Pipe & Torque Wrench - https://maheswariandini.blogspot.com/ - Andini Maheswari
Socket Wrenches and its Extension

Penggunaan Hand Tools "Part 3" - Socket & Ratchet Wrench, Pipe & Torque Wrench - https://maheswariandini.blogspot.com/ - Andini Maheswari

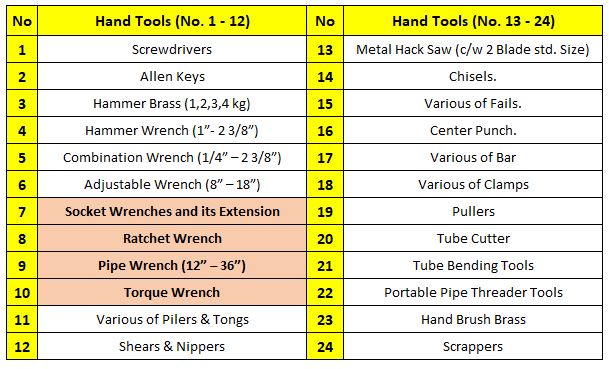

List Hand Tools

Socket Wrenches and its Extension
Snap pada penghubung-penghubungnya memungkinkan personil mengganti soket dan batangan (bar) dengan sangat cepat. Satu ujung soket mempunyai recess (dudukan) bujur sangkar. Bila anda memasang soket ke dalam batangnya bola berpegas pada handle (pegangannya) menguncinya ke dalam dudukan di dalam soket. Tarikan tangan yang ringan diperlukan untuk melepaskan soket.

Penggunaan Kunci Soket

  • Bila menggunakan kunci soket pilihlah soket yang cocok dengan stud atau nut yang akan anda lepaskan.
  • Pilih dan pasanglah batang soket yang cocok pada soketnya.
  • Pasanglah soket pada pengencang yang akan dilepas dan tariklah batang soket tersebut ke arah anda untuk melepaskan stud atau nut.

Keamanan

  • Jangan menggunakan soket atau batangan yang rusak karena soket atau batangan tersebut dapat terlepas dan menyebabkan anda terluka.
  • Jangan menggunakan soket atau asesorisnya bila kotor, atau terkena oil atau grease.

Pemeliharaan

  • Laplah bersihan soket dan asesorisnya dengan kain yang bersih setelah digunakan.
  • Pasanglah soket dan batangannya pada tempat yang sesuai dalam perangkat soket.
  • Simpanlah perangkat soket tersebut dalam lemari atau rak.
Penggunaan Hand Tools "Part 3" - Socket & Ratchet Wrench, Pipe & Torque Wrench - https://maheswariandini.blogspot.com/ - Andini Maheswari
Ratchet Wrench

Ratchet Wrench
Secara umum Ratchet Wrench atau kunci racet itu sama dengan Socket Wrench atau kunci soket. Hanya yang membedakannya adalah kunci racet biasa digunakan oleh scaffolder untuk memasang scaffolding dan batangnya tidak bisa dipindah-pindah dengan soket ukuran yang berbeda.

Penggunaan Hand Tools "Part 3" - Socket & Ratchet Wrench, Pipe & Torque Wrench - https://maheswariandini.blogspot.com/ - Andini Maheswari
Pipe Wrench

Pipe Wrench - Ukuran Pipe Wrench Berkisar 12” – 36”
Ada 3 jenis yang sangat mendasar dari Kunci Pipa (Pipe Wrenches) yaitu Stillson Wrench, Strap Wranch dan Chain Wrench. Dan semua jenis Pipe Wrenches tersebut digunakan untuk menyambung atau memotong sambungan pipa atau untuk memutar bagiannya yang berbentuk silinder.
  • Stillson Pipe Wrenches mempunyai jaw tetap yang berada pada ujung handle dan jaw yang bisa diadjust pada bagian atas kunci pipanya. Penyetelan dilakukan dengan memutar pengatur pengerak rahang (rel gigi). Pipe fitting harus ditarik ke arah jaw yang fix, sehingga mencegah kerusakan pipa yang lebih parah.
  • Strap Pipe Wrenches mempunyai tali pengikat atau kanvas yang dikaitkan dengan handle (gagang kunci). Tali pengikat akan dililitkan ke pipa dan dikaitkan kembali dengan gagang pipa agar dapat mencengkeram batang pipa. Tali pengikat kunci pipa tidak akan dapat melukai atau mencabik permukaan pipa sehingga sangat aman untuk digunakan.
  • Chain Pipe Wrenches mempunyai suatu bagian jenis rantai sepeda yang terpasang secara permanen pada gagang kuncinya. Pada bagian atas kepala handle mempunyai gigi yang yang sesuai dengan rangkaian mata rantainya. Rantai akan melilit melingkari pipa dan akan menarik pipa ke arah kepala gagang kunci yang bergerigi untuk mencengkeram pipa. Alat ini dapat melukai permukaan pipa.
Penggunaan Hand Tools "Part 3" - Socket & Ratchet Wrench, Pipe & Torque Wrench - https://maheswariandini.blogspot.com/ - Andini Maheswari
Torque Wrench

Torque Wrench
Torque Wrench atau Kunci Torsi didesain untuk mengukur tingkat kekencangan suatu nut atau stud secara specific. Torque Wrench adalah merupakan alat yang penggunaannya membutuhkan presisi / akurasi yang tinggi sehingga harus dilakukan kalibrasi secara berkala. Torque Wrench digunakan untuk pengencangan terakhir pada stud atau bolt. Torque Wrench biasanya hanya dikalibrasi untuk arah kanan saja. Jika kunci torsi diharuskan untuk melakukan personilan pada arah kiri, maka pastikan bahwa kalibrasi harus dilakukan pada dua arah. Jarum penunjuk pada kunci torsi mempunyai kepala yang memuat elemen penggerak dan jarum penunjuk untuk membaca jumlah nilai torsi secara tepat.
