Penggunaan Hand Tools "Part 6" - Metal Hack Saw & Chisels

Dalam project operation mantenance, personil disyaratkan harus membawa beberapa hand tools yang akan digunakan untuk mendukung pekerjaan di Offshore atau site lokasi kerja. Personil/Man Power membutuhkan arahan dalam penggunaan alat-alat tangan (Hand Tools) agar penggunaan hand tools dilakukan secara aman, efisien, tepat guna dan tepat waktu. Alat-alat kerja tangan seperti hammer, screwdriver, kunci pas or ring, dan lain-lain adalah alat-alat kerja yang dalam pengoperasiannya tidak memerlukan Power Listrik, Hydraulic, Pneumatic atau bentuk power lainnya. Various of Pilers & Tongs

Penggunaan Hand Tools "Part 6" - Metal Hack Saw & Chisels - https://maheswariandini.blogspot.com/ - Andini Maheswari
Hand Tools - Gergaji Tangan (Hack saw)

Penggunaan Hand Tools "Part 6" - Metal Hack Saw & Chisels - https://maheswariandini.blogspot.com/ - Andini Maheswari
List Hand Tools

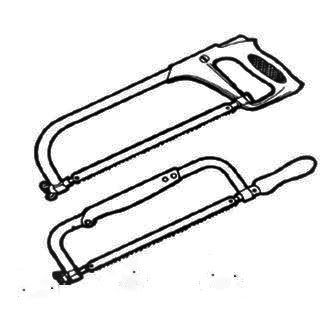

Hack Saw - Gergaji Tangan

Gergaji tangan (Hack saw) didesain untuk memotong hampir setiap ukuran atau bentuk benda metal. Gergaji potong menggunakan dua jenis mata pisau, keras (hard) dan lentur (flexible). Jenis mata pisau yang digunakan tergantung dari sifat dasar dan personilannya. Mata pisau gergaji dipasang pada pin bingkai gergaji dengan lobang yang ada pada setiap ujung mata pisau gergaji. Ketegangan mata pisau gergaji dapat di setting pada rangkaian sekrup dan wingnut yang ada pada ujung dan pangkal frame gergaji. Gergaji tangan didesain dengan berbagai macam bentuk tergantung dari tujuan dan kegunaannya.

Faktor Safety Yang Harus Diperhatikan:

  • Periksa alat-alat sebelum digunakan.
  • Simpan seluruh alat-alat pada tempatnya ketika sudah tidak digunakan.
  • Gunakan alat pelindung mata yang benar ketika menggunakan gergaji.
  • Jangan melempar atau menjatuhkan peralatan. Jika alat gergaji terjatuh, periksa dengan segera sebelum digunakan kembali.
  • Gunakan clamps atau ragum, kencangkan posisi benda yang akan dipotong.
  • Waspadalah untuk tidak membiarkan jari atau bagian tubuh yang lain berada pada jalur pemotongan.
  • Jangan gunakan alat ini untuk personilan yang diluar peruntukkannya.

Cara Menggunakan Hacksaw:

  • Masukkan mata pisau gergaji yang benar ke dalam bingkai gergaji dan adjust wingnut untuk menyetel kekencangan yang diinginkan.
  • Pastikan material yang akan dipotong terikat kokoh pada ragum atau alat pemegang lainnya untuk menghindari bunyi pada mata pisau gergajinya.
  • Untuk membuat potongan yang akurat, gunakan kikir untuk membuat takik sebagai pengarah ayunan pertama dari gergaji.
  • Kuatkan gergaji dengan memegang handle menggunakan tangan kanan dan memegang frame dengan tangan kiri.
  • Mengarahkan mata pisau gergaji sejajar dengan permukaan benda kerja dan tekanan ayunan pemotong, cermati dan jangan gunakan tenaga terlalu keras. Menarik mata gergaji kebelakang tanpa menggunakan tekanan.
  • Lakukan penggergajian dengan tidak melampaui 40 sampai 50 ayunan per menit.
Penggunaan Hand Tools "Part 6" - Metal Hack Saw & Chisels - https://maheswariandini.blogspot.com/ - Andini Maheswari
Hand Tools - Pahat (Chisels)

Chisels - Pahat
Beberapa jenis dan kegunaan Pahat (chisels) akan dijelaskan seperti dibawah ini :

Woodworker’s Chisels
Ada dua jenis pahat tukang kayu (woodworkers chisels). Tipe socket memiliki mata pisau dan socket handle yang ditempa dari baja karbon tinggi dan menyatu antara keduanya. Pegangan kayu dimasukkan ke dalam socket. Jenis pahat ini digunakan untuk memotong dan mengupas kayu. Secara umum, pahat jenis socket ini digunakan untuk pemotongan yang agak berat yang di dalam pengerjaannya membutuhkan hammer atau martil sebagai tenaga tambahan untuk menggerakkannya.
Yang kedua, jenis pahat tajam (tang-type chisels) juga ditempa secara terpadu. Pegangannya dibor dan dimasukkan diatas mata pahat dan dikuatkan dengan pita baja. Tang-type chisels juga digunakan untuk memotong dan mengupas kayu.

Machinist’s Chisels
Pahat permesinan (machinist’s chisels) didesain untuk memotong dan membentuk metal dan biasanya dipukul dengan hammer. Jenis pahat dingin dan rata terbuat dari baja yang dikeraskan dan mempunyai mata pisau yang runcing pada satu ujungnya dan rata pada ujung lainnya. Diamond point chisels mempunyai titik kekerasan pada satu ujung dan ujung yang lainnya rata. Cape chisels mempunyai titik kekerasan yang kecil/runcing pada satu ujung dan rata pada ujung lainnya.

Track Chisel
Track chisels mempunyai titik bevel pada satu sisi dan permukaan yang rata pada ujung lainnya. Lebar pisau potongnya 1-3/8 inch, panjang keseluruhan 10-1/2 inch dan beratnya 5-1/2 lb. Track chisels digunakan dengan hammer ukuran 22 inch untuk membuka track bolts, boiler rivet heads dan memotong rel apabila tidak tersedia gergaji atas cutting torch.

Rivet Buster Chisel
Rivet buster shisel memiliki mata pisau tunggal yang rata pada satu sisi dan permukaan yang rata pada sisi lainnya. Biasanya digunakan untuk memotong rivet sasis dan pada tempat-tempat tertentu yang tidak bisa menggunakan pahat dalam bentuk yang lain.

Cara Menggunakan Machinist’s Cold Chisels:
  • Ukur dan tandai dengan menggunakan marker.
  • Tempatkan penanda pada permukaan metal yang keras.
  • Tempatkan ujung mata pahat pada permukaan yang ditandai.
  • Pukul pahat secara ringan dan perlahan dengan hammer dan periksa untuk meyakinkan bahwa pahat sudah berada tepat mengenai daerah yang sudah ditandai.
  • Pukul pahat secara terus menerus dengan hammer sampai menembus bantalan.
