Flange Bolting Preparation & Methodology Process - Part 2 "Joint Disassembly & Flange Assembly"

Dalam project piping atau pipeline proses penyambungan biasanya diperkuat oleh bolting (baut), dalam penjelasan artikel kali ini akan dijelaskan bagaimana mengidentifikasi beserta persyaratan terperinci, urutan kerja, dan metode yang digunakan untuk memastikan pekerjaan perbautan dilapangan dilakukan secara berurutan agar meminimalisasi kelasalahan dalam sambungan flange untuk agar proses operasi piping bebas dari kebocoran yang disebabkan karena pemasangan bolting/baut yang longgar dan kurang tepat. Dalam artikel ini berlaku untuk pada (Onshore) fasilitas darat dan (Offshore) lepas pantai. Penjelasan dalam artikel ini tidak berlaku  untuk jalur pipa yang bukan terbuat dari logam, bonnet valve, pembautan casing rotating  equipment, plug air cooler dan pembautan anchor equipment.

Flange Bolting Tightening Preparation & Methodology Process - Part 2 "Joint Disassembly & Flange Assembly" - https://maheswariandini.blogspot.com/
Gambar 1 - Sample Tag Label Flange

Flange Bolting Tightening Preparation & Methodology Process - Part 2 "Joint Disassembly & Flange Assembly" - https://maheswariandini.blogspot.com/
Gambar 1 - Sample Tag Label Flange

Pembongkaran Sambungan

  • Pastikan sambungan ditumpu dengan benar pada kedua sisi sedemikian rupa sehingga gasket tidak terjepit saat pembongkaran setelah baut longgar.
  • Pastikan ada wadah yang cocok (drip pan) untuk menampung cairan yang mungkin keluar.
  • Dimulai pada satu sisi sambungan, tandai satu baut dan longgarkan nut sepenuhnya
  • Lanjutkan sekeliling flange dalam pola melingkar dan kendurkan masing-masing nut
  • Gunakan alat perenggang flange untuk memperlebar celah antara sambungan flange jika sambungan tertutup rapat saat akan mengeluarkan gasket.
  • Jika gasket harus diamankan untuk penyelidikan, kehati-hatian untuk memastikan bahwa gasket tetap utuh dan tidak terjepit atau rusak karena dikeluarkan dari sambungan.

Pemeriksaan Sebelum Melakukan Proses Tightening

  1. Ujung Permukaan Flange
    Permukaan flange harus dibersihkan dan bebas dari serpihan atau  benda asing, seperti retak, lekukkan atau goresan.
    Permukaan kontak flange ke nut harus diperiksa terhadap adanya adanya cekungan yang berlebihan, serpihan logam, goresan, lecet,  dan cat yang berlebihan.
    CATATAN:
    Penyambungan yang tidak sesuai dengan kriteria penerimaan, perbaikan harus mendapat persetujuan oleh engineer yang   bertanggung jawab.

  2. Baut dan Nut
    Baut dan nut (termasuk yang  baru) harus di periksa untuk melihat tanda-tanda kerusakan, korosi dan kerusakan pada  ulir.
    Pastikan nut harus berputar sekurangnya empat putaran penuh melewati titik di mana baut akan dikencangkan pada flange, sebelum mengoleskan antiseizure atau pelumas.
    Pastikan nut mudah diputar dengan tangan. Jika nut tidak bisa  dikencangkan dengan tangan, baut dan nut harus diganti atau di machining untuk menghilangkan  kerusakan.
    CATATAN:
    Untuk stud bolt, kedua ujung baut dan nut harus diperiksa sekurangnya sekali.

  3. Gasket
    Gasket harus diperiksa tanda-tanda kerusakan yang terjadi selama transportasi atau  penanganan.
    Gasket yang terlihat rusak tidak boleh dipasang.
Flange Bolting Tightening Preparation & Methodology Process - Part 2 "Joint Disassembly & Flange Assembly" - https://maheswariandini.blogspot.com/

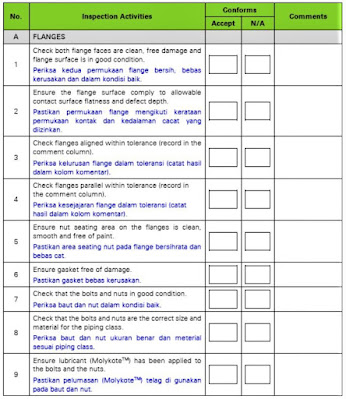

Sample Check List

Informasi Kualitas yang Harus Diperhatikan

  • Flange yang terganggu harus diidentifikasi dengan label sebagai alat bantu untuk memastikan bahwa flange sudah dipasang dan integritynya dipastikan begitu pekerjaan selesai.
  • Tag label flange harus di gunakan sebagai metode identifikasi dan kontrol untuk pemasangan  kembali. "Gambar 1"
  • Torsi baut yang telah selesai harus di catat oleh perwakilan QA/QC dalam format  JI-1.
  • Gunakan checklist terlampir " Sample Check List" sebagai panduan langkah demi langkah untuk memastikan perakitan baut flensa sesuai prosedur.

#Projectengineer #Fabrication #Installation #Projectcontrol #Projectmanager #Project #Material #Maintenance #Projectmaintenance #Bolting #Thightening #Baut #Pengencangan #Installation #Offshore #Onshore #Project #Maintenance #Flange #Aseembly #InstallationBolt #InstallationFlange #JointAseembly #FlangeAseembly #GasketInstallation #Gasket #Installationbolt #BoltTighteningMethod #HandTorqueWrench #HydraulicTorqueWrench #Engineer #Fabrication #Piping #Pipeline #IndustrialEngineer #IndonesiaProject #Mahesstory #Maheswariandini


Location: Laut Jawa
