Flange Bolting Preparation & Methodology Process - Part 3 "Flanges Assembly & Gasket Installation"

Dalam project piping atau pipeline proses penyambungan biasanya diperkuat oleh bolting (baut), dalam penjelasan artikel kali ini akan dijelaskan bagaimana mengidentifikasi beserta persyaratan terperinci, urutan kerja, dan metode yang digunakan untuk memastikan pekerjaan perbautan dilapangan dilakukan secara berurutan agar meminimalisasi kelasalahan dalam sambungan flange untuk agar proses operasi piping bebas dari kebocoran yang disebabkan karena pemasangan bolting/baut yang longgar dan kurang tepat. Dalam artikel ini berlaku untuk pada (Onshore) fasilitas darat dan (Offshore) lepas pantai. Penjelasan dalam artikel ini tidak berlaku  untuk jalur pipa yang bukan terbuat dari logam, bonnet valve, pembautan casing rotating  equipment, plug air cooler dan pembautan anchor equipment.

Pemasangan Flange

Permukaan flange harus di align dengan benar tidak lebih dari 3 mm (1/8-in) sebelum memasang baut untuk memastikan baut dapat bebas melalui lubang baut tanpa terjepit oleh flange, lihat  gambar – 1

Flange Bolting Preparation & Methodology Process - Part 3 "Flanges Assembly & Gasket Installation" - https://maheswariandini.blogspot.com/
Gambar 1 - Luruskan Lubang

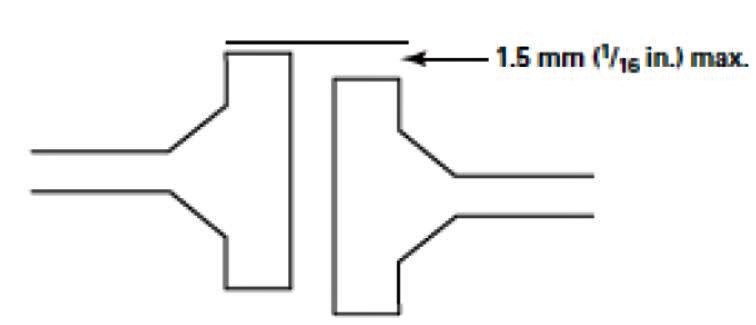

Tinggi/rendah centerline flange maximum harus pada 1,5 mm (1/16 in) max. pada setiap titik, lihat gambar - 2.

Flange Bolting Preparation & Methodology Process - Part 3 "Flanges Assembly & Gasket Installation" - https://maheswariandini.blogspot.com/
Gambar 2- Perbedaaan Ketinggian Max 1,5 mm

Toleransi flange pada kesejajaran secara paralel harus dibatasi 0,8 mm (1/32 in), diukur pada setiap titik pada lingkaran flange, lihat gambar - 3.

Flange Bolting Preparation & Methodology Process - Part 3 "Flanges Assembly & Gasket Installation" - https://maheswariandini.blogspot.com/
Gambar 3 - Kesejajaran 0,8 mm

Jarak atau celah flange yang berlebihan harus kurang dari dua kali ketebalan gasket, lihat gambar - 4.

Flange Bolting Preparation & Methodology Process - Part 3 "Flanges Assembly & Gasket Installation" - https://maheswariandini.blogspot.com/
Gambar 4 - Dua Celah Gasket

Pemasangan Gasket

  1. Tipe dan ukuran gasket harus di verifikasi terhadap P&I D terbaru untuk referensi spesifikasi pipa.
  2. Gasket yang digunakan untuk uji kebocoran harus sama dengan yang digunakan untuk servis.
  3. Gasket harus bersih, tidak bengkok, rusak, sobek,  dan bebas dari serpihan
  4. Masukkan  gasket baru dengan tipe gasket yang benar dan pastikan gasket dicenter secara benar.
  5. Pastikan gasket cukup didukung selama penempatan, untuk menghindari pelintiran atau tekukan yang akan melipat permukaan atau mematahkan struktur gasket.
  6. Gasket harus dilindungi terhadap air sebelum dipasang dan tidak  akan dipasang jika berair. Hanya air permukaan ringan, yang harus dibersihkan, yang dapat diterima
  7. Gunakan alat perenggang flange untuk memperlebar celah antara sambungan flange jika sambungan tertutup rapat saat akan memasukkan gasket.

CATATAN:

  • Pada spiral-wound gasket yang besar ini mungkin memerlukan  kerangka  kerja  khusus  yang diletakkan di bawah gasket.
  • Kemudian dilepas begitu gasket berada pada posisinya.
