Rancana & Peralatan Untuk Installation Pemasangan Grating - Part 1

Informasi ini dibuat sebagai panduan untuk melakukan pekerjaan Pemasangan Grating di area project agar dapat berjalan dengan aman dan tepat waktu. Di dalam dunia project mungkin kita sudah tidak asing dengan material yang di sebut dengan Grating, tidak hanya di project bahkan di kehidupan sehari – hari pun kita sering berpapasan dengan material yang disebut Grating ini.

Rancana & Perlatan Untuk Installation Pemasangan Grating - Part 1 - https://maheswariandini.blogspot.com/-Grating
Contoh Material Grating

Apa sih Grating?
Grating adalah rangkaian plat-plat besi dengan jarak tertentu yang berbentuk kotak, ada yang memiliki bentuk rapat, ataupun kotak – kotak dengan lubang teratur sehingga dapat terlihat apa yang ada di bawah grating tersebut.

Bagaimana Proses Pemasangan Grating?
Grating biasanya disambungkan dan dikunci dengan proses welding/pengelasan bisa juga dipasangkan secara pas dengan rangkayang sudah ada.

Contoh Pemasangan Grating?
Grating ada banyak macamnya dan sering ditemui dikehidupan sehari – hari, antara lain: Area selokan, saluran air, tangga besi, atau area platform dalam project onshore atau offshore. Grating biasanya dilapisi dengan system hit dip galvanizing, agar grating dapat bertahan dari karat atau korosi dalam waktu yang lama.

Macam – Macam Grating?
Grating memiliki dua macam permukaan, ada yang polos ada juga yang bergerigi. Biasanya grating bergerigi dipasang pada area yang licin, misalnya penambangan minyak, pabrik, dll.

Rancana & Perlatan Untuk Installation Pemasangan Grating - Part 1 - https://maheswariandini.blogspot.com/-Grating
Persiapan Pengangkatan Material Grating

Penggunaan Grating?

  • Konstruksi Lantai / Deck - Grating sering dipasang sebagai lantai pada area industri, gudang, mesh, dll
  • Anak tangga - Biasanya digunakan pada anak tangga di area industri, gudang, mesh, atau tangga darurat di bangunan mall.
  • Penutup saluran air atau saluran drainase - Grating sebagai penutup salura air sering kita temui di jalan-jalan perkotaan sebab daerah resapan terbatas, sehingga dibuatkan saluran drainase.

Aktivitas Sebelum Pekerjaan

  1. Melakukan Pre Job Meeting
  2. Membuat Level 2 Risk Asessment (L2RA)
  3. Membuat Permit to Work (Ijin Kerja) dan sudah diperiksa dan disetujui oleh AA
  4. Sosialisasi L2RA ke semua anggota eksekusi
  5. Mengecek kelengkapan PPE yang digunakan oleh semua anggota sesuai dengan jenis dan kondisi pekerjaan
  6. Men-set up team dengan menunjuk signalman dan tim lifting untuk pekerjaan pengangkatan serta di lengkapi dengan radio komunikasi
  7. Melakukan Toolbox Meeting setiap pagi
  8. Memastikan material fabrikasi sudah lengkap dan siap untuk dipasang
  9. Memastikan Crane dalam keadaan baik sebelum digunakan
  10. Memastikan lifting tools (Alat Angkat, seperti chain hoist, webbing sling, shackle, wire sling, nylon rope, ganco dll) dalam kondisi baik dan terinspeksi
  11. Memastikan semua peralatan kerja (seperti welding machine set, grinding machine, cutting torch, hammer brass, dll) dalam kondisi siap pakai
  12. Memastikan peralatan pemadam kebakaran (seperti fire hose & firex yang bersertifikat) tersedia di area kerja dengan kondisi baik dan siap digunakan
  13. Memastikan life ring ada di sekitar area kerja dan jumlahnya mencukupi
  14. Pemerikasaan secara fisik untuk memastikan area kerja bersih dan rapih sehingga tidak membahayakan orang bekerja
  15. Menunjuk Fire Watcher yang sudah ikut training Fire Fighting
  16. Memastikan ada stand by boat pada saat eksekusi
Rancana & Perlatan Untuk Installation Pemasangan Grating - Part 1 - https://maheswariandini.blogspot.com/-Grating
Sample Pengangkatan Material Grating

Persiapan Peralatan Kerja
Dalam proses pemasangan grating selain kebutuhan personil yang terlibat, terdapat pula peralatan pekerjaan yang dibutuhkan untuk menunjang proses pemasangan grating tersebut, tolls atau peralatan kerja yang diperlukan antara lain dapat dilihat dalam tabel di bawah ini.

Rancana & Perlatan Untuk Installation Pemasangan Grating - Part 1 - https://maheswariandini.blogspot.com/-Grating

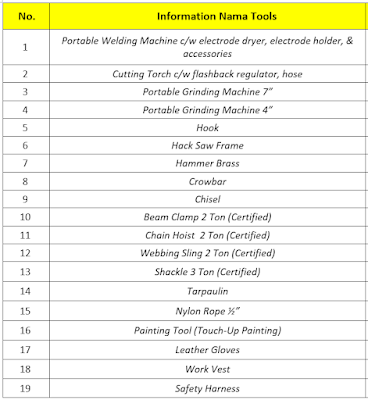

Tools Yang Diperlukan Dalam Pemasangan Grating

Persiapan Material Kerja
Dalam proses pemasangan grating selain personil dan tools yang dibutuhkan, terdapat pula material pekerjaan yang dibutuhkan untuk menunjang proses pemasangan grating tersebut, material kerja yang diperlukan antara lain dapat dilihat dalam tabel di bawah ini.

Rancana & Perlatan Untuk Installation Pemasangan Grating - Part 1 - https://maheswariandini.blogspot.com/-Grating
Material Yang Diperlukan Dalam Pemasangan Grating

Note:
Item-item equipment dan material diatas bisa berubah-ubah disesuaikan dengan kebutuhan.

Rencana Persiapan Pekerjaan "Rencana Kerja"

Material yang dapat diangkat atau yang dimaksud pada informasi dalam tulisan ini adalah grating yang sudah difabrikasi dengan ketentuan sebagai berikut :

  • Ukuran grating yang akan diangkat atau diperbolehkan diangkat manual dengan menggunakan alat angkat adalah  0,9 mm x 1219 mm  x 2438 mm, dengan berat 21.90 kg
  • Berat maksimum grating  yang diperbolehkan untuk diangkat oleh personel tidak boleh melebihi 50 kg dan harus diangkat minimum oleh 2 (dua) personel.
  • Untuk grating dengan ukuran/berat melebihi ketentuan diatas dapat diperlakukan khusus bila ada justifikasi dan dikaji ulang dengan diketahui dan diijinkan oleh AA yang bertugas
