Lingkup Pekerjaan & Cara Kerja - Welding Chamber Procedure "Part 1"

Welding Habitat Atau Welding Chamber atau Hot Work Chamber adalah sebuah tenda lepas rakit yang dirancang untuk menyediakan lingkungan yang aman di daerah yang dirasa berbahaya. Untuk pekerjaan welding chamber biasanya client meminta, paket untuk melakukan keseluruhan  pendirian welding chamber, seperti pemasangan, memonitor dan pembongkaran.


Lingkup Pekerjaan & Cara Kerja - Welding Chamber Procedure "Part 1" - https://maheswariandini.blogspot.com/

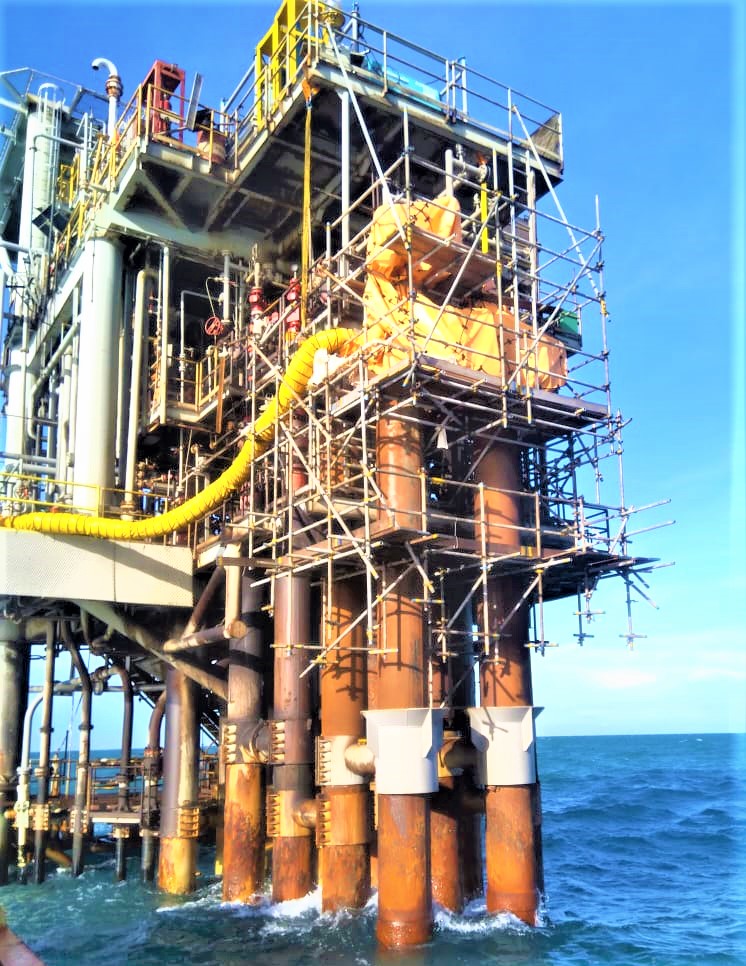

Instalasi Welding Chamber di Flatform

Lingkup Pekerjaan Yang Biasanya Dilakukan

Setelah kontrak perintah kerja dari client kepada kontraktor, selanjutnya kontraktor harus melakukan pekerjaan sesuai dengan yang client inginkan, untuk pekerjaan welding chamber biasanya client meminta, paket untuk melakukan keseluruhan  pendirian welding chamber, seperti pemasangan, memonitor dan pembongkaran peralatan untuk proyek atau jasa tertentu dan lokasi kerja tertentu. Kontrak dari client, kepada kontraktor biasanya terbatas pada:

  1. Memasok 1 set lengkap Hot Work Chamber dan aksesorisnya, dengan Automatic Shutdown Damper yang dioperasikan dan disinkronkan dengan sirine, dengan blower yang tepat dan dimasukkan ke dalam kotak kargo khusus termasuk dengan 4 Legs Wire Sling, termasuk namun tidak terbatas pada peralatan yang terkait dan aksesoris yang cocok untuk proyek kerja panas yang sudah ditentukan.
  2. Instalasi atau pemasangan Hot Work Chamber, termasuk peralatan dan aksesoris yang terkait.
  3. Pemantauan Hot Work Chamber selama eksekusi pekerjaan.
  4. Memberikan tenaga kerja untuk instalasi Hot Work Chamber dan pemantauan tenaga kerja tersebut, biasanya personel terdiri dari 1 Supervisor dan 1 Teknisi untuk 1 set Hot Work Chamber.
  5. Menyediakan Peralatan, perlengkapan dan bahan habis pakai untuk jasa instalasi Hot Work Chamber.
  6. Membongkar peralatan dan alat-alat setelah bekerja panas dimulai, serta melakukan pekerjaan house keeping dengan cara yang aman.
  7. Melakukan mobilisasi dan demobilisasi personil, peralatan Hot Work Chamber dan peralatan pada lokasi pengiriman yang ditunjuk oleh client.
Lingkup Pekerjaan & Cara Kerja - Welding Chamber Procedure "Part 1" - https://maheswariandini.blogspot.com/
Instalasi Welding Chamber di Flatform

Bagaimana Cara Kerja Welding Habitat Atau Welding Chamber atau Hot Work Chamber :

  1. Mengisolasi Area Kerja dengan memasang Ruangan Kedap Udara yang terbuat dari bahan yang tidak mudah terbakar.
  2. Menyediakan Positive Pressure (Tekanan Positive) di bagian dalam ruangan sehingga tidak akan ada udara yang mengandung Gas Hydrocarbon yang bisa masuk kedalam area pekerjaan panas (Misal Welding).
  3. Cara memberikan Positive Pressure adalam menyedialan Inlet Blower dengan memasukkan udara segar kedalam Ruangan Kerja dimana fungsinya adalah untuk memberikan sirkulasi udara, meyakinkan ketersediaan OKSIGEN untuk pekerja didalamnya, Mendorong Asap Pengelasan dll keluar dari Ruangan Kerja dan seperti nomor 2 diatas yaitu untuk mencegah Gas Hydrocarbon masuk ke Ruangan Kerja.
  4. Juga disediakan Outlet untuk membuang Gas dari dalam Chamber
  5. Disediakan Manometer (Pressure Gauge) untuk mengecheck Tekanan Udara didalam Ruangan Welding Habitat dan meyakinkan ada tekanan Positive Tadi.
  6. Disediakan Gas Detector untuk mengecheck dan meyakinkan bahwa di dalam Ruangan Welding habitat tersebut benar-benar Free dari Gas Hydrocarbon yang mudah terbakar tadi.
Lingkup Pekerjaan & Cara Kerja - Welding Chamber Procedure "Part 1" - https://maheswariandini.blogspot.com/
Instalasi Welding Chamber di Flatform

CATATAN LAIN:

  • Penggunaan peralatan ini merupakan faktor penting dalam mengurangi risiko yang terlibat dengan pekerjaan panas (Hot Work) seperti pengelasan/welding.
  • Untuk desain Inlet-Outlet Blower menggunakan sistem pneumatic sehingga sama sekali tidak ada aliran elektrik.
  • Sedangkan material panel dibuat fleksibel sehingga bisa dipasang di area-area structure yang susah dijangkau dan bahan dipilih yang tahan akan panas disempurnakan juga dengan dilapisi oleh material fire blanket di area pengelasan.
  • Sekali lagi, Dasar dari peralatan ini adalah Positive Pressure, dimana tekanan udara di dalam Chamber lebih besar dari pada tekanan udara di luar, sehingga kemungkinan gas liar yang masuk bisa diatasi.
  • Hal ini memungkinkan untuk pekerjaan panas /pengelasan yang dilakukan pada area yang masih beroperasi (tanpa Shutdown).
  • Pengembangan lebih lanjut dari peralatan ini dilengkapi dengan Damper (Gas Detector Unit)

#Projectengineer #Fabrication #Installation #Projectcontrol #Projectmanager #Project #Material #Welding #Habitat #Weldinghabitat #Weldingchamber #Hotwork #Hotworkchamber #Engineering #Engineer #Fabrication #Piping #Pipeline #Industrialengineer #Indonesiaproject #Mahesstory #Maheswariandini

Related To:
Pendahuluan - apa-yang-dimaksud-welding
Part 2 - pekerjaan-pemasangan-welding-chamber
Part 3 - pekerjaan-pembongkaran-welding-chamber

Location: Marunda, Kec. Cilincing, Kota Jkt Utara, Daerah Khusus Ibukota Jakarta, Indonesia
